氣動三片式絲口球閥
詳情介紹
產品說明
一、氣動三片式內螺紋球閥 產品特性
氣動三片式內螺紋球閥分為整體式、兩段式及三段式。閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
二、氣動三片式內螺紋球閥 主要性能規范
| 公稱通徑DN(mm) | 6-100 | |||
| 材料材料代號 | C | P | R | |
| 主要零件 | 閥體 | WCB | CF8 304 | CF8M 316 |
| 球板 | WCB | CF8 304 | CF8M 316 | |
| 閥桿 | 2Cr13 | 0Cr18Ni9 | 0Cr17Ni12Mo2 | |
| 密封圈 | 增強聚四氟乙烯 對位聚笨 | |||
| 填料 | 聚四氟乙烯 柔性石墨 | |||
| 適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 |
| 適用溫度 | -28℃～350℃ | |||
| 執行器 | 型號 | 63系列、SW系列 | ||
| 氣源壓力 | 0.4～0.7MPa | |||
| 三段式不銹鋼球閥按用戶要求可做成外螺紋連接型卡箍型 | ||||

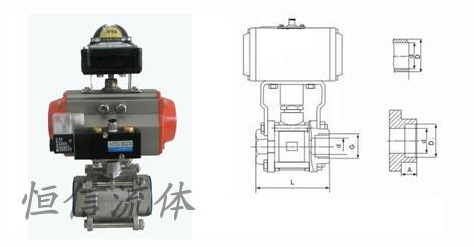

三、氣動三片式內螺紋球閥 主要尺寸及執行器配置情況
| 公稱通徑DN(mm) | 尺 寸 | 執行器型號(63000RA系列) | |||||||||
| 三段式 | 對焊式 | 承插焊式 | |||||||||
| G | L | d | L | d | D | L | d | D1 | A | ||
| 6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1-14.3 | 9.5 | 50/63RA |
| 10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55-17.8 | 9.5 | 50/63RA |
| 15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7-21.95 | 9.5 | 50/63RA |
| 20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05-27.3 | 11.1 | 63/83RA |
| 25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8-34.05 | 12.7 | 63/83RA |
| 32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55-42.8 | 14.3 | 63/83RA |
| 40 | 21/2 | 139 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65-48.9 | 15.9 | 83/110RA |
| 50 | 2 | 148 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1-61.35 | 17.4 | 83/110RA |
| 65 | 21/2 | 186 | 64 | 193 | 64 | 78 | 110/127RA | ||||
| 80 | 3 | 206 | 78 | 222 | 78 | 94 | 127/127RA | ||||
| 100 | 4 | 240 | 98 | 273 | 98 | 124 | 127/160RA | ||||
